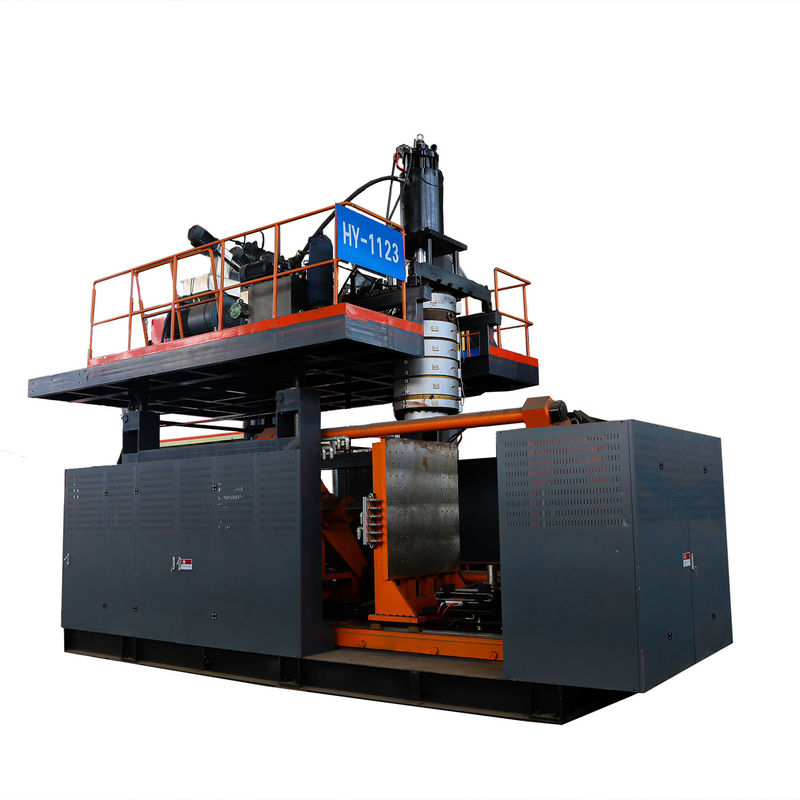

Máquina de moldeo de soplado de 3 capas HY220L-DL con 8pcs 7KW/pc Potencia de calefacción por inyección y 7.5kw de potencia del motor de control de espesor de pared

非常感谢您对我公司的信任和支持,现结合贵公司的产品要求,将HYBM-220L-3 y sus componentes Parámetros de equipo, configuración y precio ofrecidos a su empresa, para su elección.

Muchas gracias por su confianza y apoyo a nuestra empresa.HYBM-220L-3 y sus componentesParámetros de la máquina, configuración y cotización a su empresa para su referencia.

一. productosProducto

1, especificación del producto: 220L doble cilindro

Especificación del producto: tambor de anillo en L de 220L

2, material: HDPE

Material:HDPE

1. Producción requerida: en condiciones normales de operación y uso de las materias primas indicadas por el comprador, la producción por hora es de aproximadamente:31-38

Requisito de productividad:En condiciones normales de funcionamiento y utilizando las materias primas especificadas por el comprador, la producción por hora es: 31-38

二. equipo Máquina

1. Tipo de equipo:HYBM-220L-3 y sus componentes

Modelo de la máquina:HYBM-220L-3 y sus componentes

2. Número de unidades:

Cantidad:1 (conjunto)

3. Equipo de configuración básica

Introducción de la configuración básica de la máquina

1Sistema de extrusión

螺杆: según el diseño especial de las prestaciones de procesamiento de la materia prima, diámetro Φ110,φ100*2, longitud por el tamaño30:1, material 38CrMoAlA, tratamiento de calentamiento, dureza ≥ 800, fragilidad ≤ 2 grados;

Tornos:Según el rendimiento de procesamiento de la materia prima, el diámetro:Φ110*1,Φ100mm*2 la relación L/D:30:1, el material es 38CrMoAlA, la dureza ≥ 800 y la fragilidad ≤ grado 2;

机筒:优质 化结构 acero38CrMoAlA, material38CrMoAlAProcesamiento de calentamiento, dureza HV≥900, fragilidad ≤2级;

Barril:Acero estructural de nitruración de alta calidad 38CrMoAlA, material 38CrMoAlA, tratado con nitruración, dureza HV ≥ 900, fragilidad ≤ grado 2;

驱动方式: 交流电机 + 硬面减速箱 SEW/弗兰德减速机

Modo de conducción:Motor CA +reducidor de engranajes endurecido SEW/Flender

La potencia de conducción:交流90elw, 75KW*2

La potencia de accionamiento: AC 90kw 75kw*2

塑化能力: aproximadamente,500en kg/h;

Capacidad de plastificación: aproximadamente 500 kg/h

Cómo calentar: con un calentador, cada máquina de extrusión6段温度控制,加热功率共 (Control de temperatura y potencia de calor)96El peso

Modo de calefacción:Calentador de aluminio fundido, control de temperatura de la sección 6 de cada extrusora,potencia de calefacción 96kw

温度控制: el control de temperatura modulado;

Control de temperatura: control de temperatura modular

Modo de enfriamiento: en el segmento de los materiales introducidos se utiliza el enfriamiento por agua y en los segmentos restantes el enfriamiento por aire automático.

Modo de enfriamiento: la sección de alimentación está enfriada por agua, otras secciones son de aire automáticoel enfriamiento:

2Sistema de cabeza de pieza

A.华玉专利技术三层储料 模头 (Técnica de almacenamiento de tres capas)

Tecnología patentada de Huayu 3 capas de cilindro de almacenamiento cabeza de la matriz

2. 模头 cantidad:1

Número de cabeza:1

3. Diámetro máximo de la salida:300mm;

Diámetro máximo de la salida de extrusión: 300 mm

4. Método de calentamiento: se utiliza un círculo de calentamiento de material nanoplástico, control de temperatura de 8 grados, potencia total de calentamiento56千瓦;

Modo de calefacción:Utilizando un anillo de calefacción de material aislante nano,8 control de temperatura de la sección, potencia total de calefacción es de 56kw

5. Control de temperatura: control de temperatura modulado;

Control de temperatura:Regulación de temperatura modular

1. 开合模装置 Sistema de sujeción

A. No.采用双直线导轨平移模系统,双油?? 快速合模,三油?? 强力锁模结构,受力均衡,变形量小,并且移模快速平稳 采用双直线导轨平移模系统,双油?? 快速合模,三油?? 强力锁模结构,受力均衡,变形量小,并且移模快速平稳El artículo 2, apartado 1

Adopta doble sistema de matriz móvil de guía lineal, doble cilindro de aceite de cierre rápido del molde, tres cilindros de aceite de estructura de bloqueo de molde potente, fuerza equilibrada, pequeña deformación,movimiento rápido y estable del molde;

B. 模板尺寸 ((宽×高):H1400mm×W1600mm Las medidas de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño de las placas de diseño

El tamaño de la placa ((W*H): H1400mm×W1600mm

C. 模板间距: la distancia entre los placas y las placas800 a 2000En el caso de los

Distancia entre las placas: 800-2000 mm

D. 模具最大尺寸 ((宽×高):1200 mm×1500 mm) El tamaño máximo del molde

Tamaño máximo del molde ((W*H): 1200 mm × 1500 mm

E. Fuerza de bloqueo:1200千牛

Fuerza de sujeción: 1200KN

4,机架 Marco de la máquina

具有升降功能,液压马达带动, el recorrido de la elevación es grande, adaptable al cambio de molde, el costo de producción es bajo.

Con función de elevación, impulsado por motor hidráulico, gran carrera de elevación, adaptarse al cambio de molde, reducir el costo de producción.

5Sistema de presión hidráulica

1. El sistema de presión líquida adopta un control de presión de flujo de servicio, configurado como un sistema de presión líquida japonés YUKEN, con características de velocidad de movimiento, estabilidad, precisión en el posicionamiento repetido, larga vida útil, buena respuesta, etc.

El sistema hidráulico adopta el control de presión de flujo servo, equipado con la válvula hidráulica japonesa Yuken, que tiene las características de acción rápida y estable, posicionamiento de repetición preciso,larga vida útil y buena respuesta;

B. la posición del sistema de control de pared, el diseño de doble anillo cerrado de velocidad, la configuración del controlador de pared MOOG100 punto original de Japón, el servicio MOOG, el seguimiento más preciso de la curva de control, etc.;

El sistema de control del espesor de la pared adopta un diseño de doble bucle cerrado de posición y velocidad, equipado con un controlador de espesor de pared Moog original japonés de 100 puntos y una servo válvula MOOG,y el seguimiento de la curva de control es más preciso;

6Sistema de control eléctrico

1. electricidad sistema de control de adopción- ¿ Qué pasa?PLC para el control del programa de movimiento de toda la máquina;- ¿ Qué pasa? pantalla de cristal líquido y pantalla táctil para la comunicación completa de la máquina, configuración de parámetros, modificación y pantalla; cada parámetro de la técnica se puede configurar y modificar directamente, y tiene una función de diagnóstico de fallos más perfecta, fácil de operar en pantalla;

El sistema de control eléctrico adopta el PLC de Siemens para controlar el programa de acción de toda la máquina; el LCD y la pantalla táctil de Siemens se utilizan para la comunicación, el ajuste de parámetros, lamodificación y visualización en pantalla de toda la máquina; los parámetros del proceso se pueden establecer y modificar directamente, y tiene una función de diagnóstico de fallas perfecta, y el funcionamiento de la pantalla es intuitivo y conveniente;

2. 挤出系统 adopción- ¿ Qué pasa?变频器+硬面SEW/弗兰德减速箱 transmisión, con ahorro de electricidad, silencio, velocidad de giro estable de la hélice de salida, etc.

El sistema de extrusión es accionado por Siemens Inverter + reducción de engranajes endurecido

SEW/Flender, que tiene las características de ahorro de energía, apagado, salida estable

velocidad de los tornillos, etc.

C. el sistema de control realiza las siguientes funciones:

El sistema de control realiza las siguientes funciones:

Control en tiempo real de la acción de la máquina;

Control de espesor de la pared del eje hacia el eje de 100 puntos;control de espesor de la pared del eje de parison de 100 puntos;

挤出电机平滑稳定的调速;Regulación de velocidad suave y estable del motor de extrusión

具有动作超时不到位报警;No está activada la alarma con tiempo de espera.

Diversas opciones de funciones, satisfacen los requisitos de producción de diferentes productos de estructura; se pueden seleccionar varias funciones para satisfacer los requisitos de producción de productos con diferentes estructuras

实时显示当前工步;Display en tiempo real de las etapas de trabajo actuales;

实时显示故障信息,报警信息;Mostrar en tiempo real la información de fallo y la información de alarma;

循环动作前系统自动复位;Sistema de reinicio automático antes del funcionamiento del ciclo.

7. Voltado: según

一, lista de componentes principales del equipoLista de los parámetros principales del dispositivo

二, 设备主要零部件供应商明细Detales del proveedor de las partes y componentes principales del equipo

1.液压件Partes hidráulicas

2.电气Electrónica

3.轮箱 Caja de engranajes

4.Sistema de control de aire

三, precio precio
